Sự Khác Biệt Cốt Lõi Giữa Ống Thủy Lực Braided (Bện) và Spiral (Xoắn)
Thứ Năm,
05/03/2026
Chuyên mục: Kiến Thức Chuyên Sâu
Hệ thống thủy lực chịu xung áp hay áp suất tĩnh? Chọn sai giữa ống thủy lực bện và ống thủy lực xoắn là nguyên nhân số 1 gây nổ ống. INSUMART – Nhà phân phối Parker chính hãng tư vấn giải pháp thủy lực cho tàu biển & công nghiệp.
Ống thủy lực xoắn và ống thủy lực bện có thể trông giống nhau bên ngoài, nhưng cấu trúc bên trong và đặc tính vận hành của chúng khác biệt đáng kể. Ống xoắn chịu được áp suất cao hơn và có độ bền vượt trội, trong khi ống bện linh hoạt hơn và dễ lắp đặt hơn. Nắm rõ những khác biệt này giúp kỹ sư, kỹ thuật viên và người mua đưa ra quyết định chính xác cho các hệ thống thủy lực trong công nghiệp, xây dựng hoặc ô tô.
Tuy nhiên, trong quá trình tư vấn giải pháp cho các đối tác công nghiệp nặng và hàng hải, INSUMART nhận thấy một thực trạng đáng báo động: Hơn 60% các sự cố rò rỉ hoặc nổ ống bắt nguồn từ việc lựa chọn sai quy cách ống dẫn. Cụ thể nhất là sự nhầm lẫn giữa Ống thủy lực bện (Braided) và Ống thủy lực xoắn (Spiral).
1. Bản Chất Kỹ Thuật Giữa Ống Thủy Lực Braided (Bện) và Spiral (Xoắn): Cấu Trúc Quyết Định Hiệu Suất

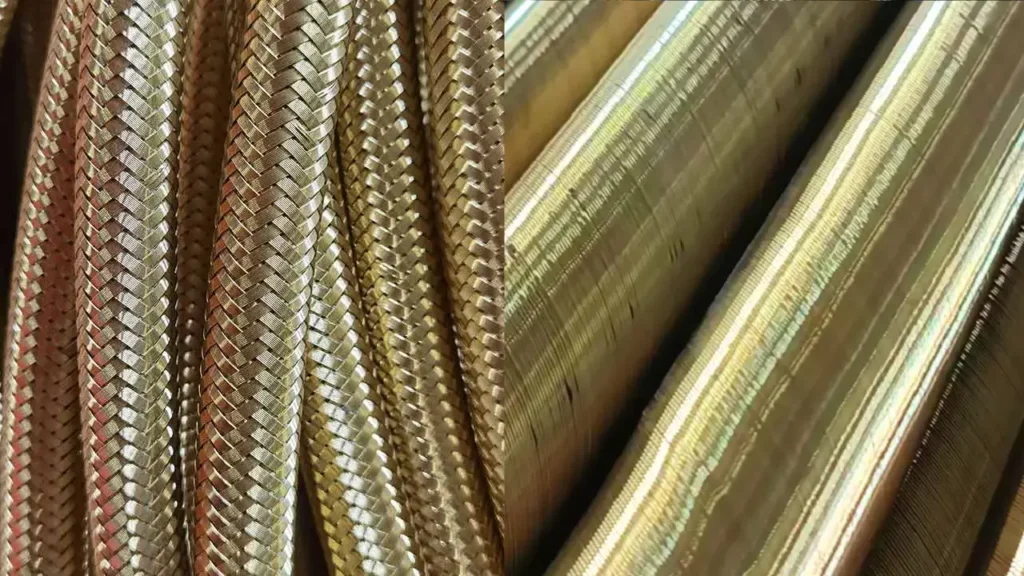

Để hiểu tại sao một loại ống có thể chịu được áp suất cực đại còn loại kia thì không, chúng ta phải nhìn vào bên trong lớp gia cố (Reinforcement layer).

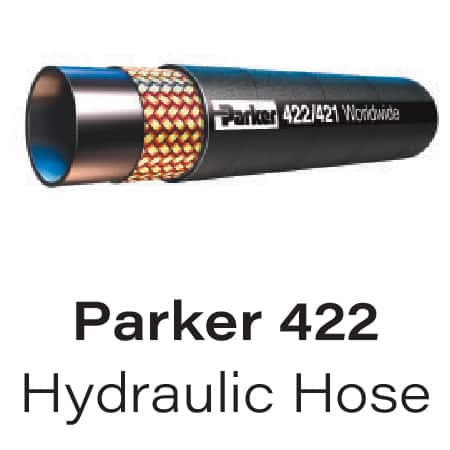

Ống Thủy Lực Bện (Braided Hydraulic Hose)
Ống thủy lực dạng bện được gia cường bằng các lớp dây thép cường độ cao đan chéo và chồng lên nhau quanh ống lõi. Trong quá trình sản xuất, máy bện chuyên dụng sẽ đan dây thép để tạo lớp gia cường cho ống.
Lớp dây thép bện này giúp tăng khả năng chịu áp suất nổ của ống, đồng thời tăng độ linh hoạt.
Ống thủy lực bện là một ống dẫn linh hoạt được gia cường bằng các lớp dây bện, thiết kế để truyền tải chất lỏng thủy lực dưới áp suất trung bình đến cao. Cấu tạo của nó cân bằng giữa độ bền và tính linh hoạt.
Đặc điểm chính:
Cấu tạo: Gồm 3 phần chính: ống lõi bên trong (dẫn chất lỏng), lớp dây thép bện gia cường, và lớp vỏ bảo vệ bên ngoài. Thiết kế này cho phép ống chịu áp suất tốt mà vẫn dễ uốn cong.
Khả năng chịu áp suất: Phù hợp với hệ thống áp suất trung bình đến cao. Lớp bện phân bổ áp lực đồng đều, giảm nguy cơ rò rỉ.
Độ linh hoạt cao: Linh hoạt hơn ống xoắn, dễ lắp đặt trong hệ thống phức tạp, không gian hẹp hoặc thiết bị chuyển động.
Độ bền: Chống mài mòn, hóa chất, nhiệt độ và tia UV. Tuy nhiên, trong môi trường áp suất cực cao kéo dài, có thể xảy ra hiện tượng mỏi áp suất.
Ứng dụng: Thường dùng trong thiết bị di động, máy xây dựng và hệ thống thủy lực ô tô.
Số lớp dây bện càng nhiều thì ống càng có độ bền cao. Cấu trúc dây bện chéo giúp ống linh hoạt hơn nhiều so với ống xoắn.
Ống Thủy Lực Xoắn (Spiral Hydraulic Hose)
Ống thủy lực dạng xoắn là loại ống áp suất cao được thiết kế với nhiều lớp dây thép gia cường quấn theo dạng xoắn quanh ống lõi. Cấu trúc này giúp ống chịu được áp suất cực cao trong khi vẫn duy trì độ linh hoạt cần thiết. Chúng thường được sử dụng trong các ứng dụng công nghiệp nặng, xây dựng và hệ thống thủy lực di động.
Đặc điểm chính:
Khả năng chịu áp suất cao: Ống xoắn được thiết kế để chịu áp suất vận hành rất lớn, phù hợp cho hệ thống thủy lực trong máy xây dựng, máy ép công nghiệp và thiết bị khai thác mỏ – nơi yêu cầu độ tin cậy cao dưới áp lực lớn.
Độ bền và độ cứng cao: Lớp dây thép xoắn gia cường mang lại độ bền vượt trội, ngăn ống bị xẹp khi hút chân không và chống mài mòn, chống va đập cũng như chịu được môi trường khắc nghiệt.
Độ linh hoạt vừa phải: Mặc dù có thiết kế chịu tải nặng, ống xoắn vẫn đảm bảo mức độ linh hoạt đủ để lắp đặt trong không gian hẹp hoặc hệ thống phức tạp mà không ảnh hưởng đến khả năng chịu áp suất.
Khả năng chịu nhiệt: Ống có thể hoạt động trong dải nhiệt độ rộng, chống chịu tốt với nhiệt độ cao từ dầu thủy lực cũng như môi trường lạnh ngoài trời.
Ứng dụng: Phù hợp cho thiết bị di động, máy móc công nghiệp và hệ thống truyền dẫn chất lỏng áp suất cao, đảm bảo vận hành an toàn và không rò rỉ.
2. Phân Tích Chuyên Sâu: Khi Nào Dùng Braided? Khi Nào Dùng Spiral?
Việc lựa chọn sai không chỉ lãng phí ngân sách mà còn tiềm ẩn nguy cơ mất an toàn. Hãy phân tích dựa trên 3 yếu tố cốt lõi:
Yếu tố 1: Xung Áp (Impulse) – "Sát Thủ Thầm Lặng"
Xung áp là sự tăng vọt áp suất đột ngột trong thời gian ngắn (ví dụ: khi máy xúc gầu nghịch va vào đá cứng, hoặc khi Xi lanh thủy lực Parker đóng mở van đột ngột).
Ống thủy lực bện: Khi gặp xung áp, ống sẽ giãn nở (tăng đường kính và giảm chiều dài). Sự giãn nở liên tục này sinh nhiệt và làm giảm tuổi thọ ống. Nó phù hợp với các hệ thống có áp suất trung bình và ổn định.
Ống thủy lực xoắn: Nhờ cấu trúc xoắn ốc chặt chẽ, loại ống này cực kỳ "lì lợm". Nó hầu như không giãn nở dưới áp suất cao. Theo tiêu chuẩn của Parker, ống Spiral có thể chịu được hàng triệu chu kỳ xung áp, trong khi ống Braided chỉ chịu được vài trăm nghìn chu kỳ ở cùng mức áp suất cao.
Yếu tố 2: Bán Kính Uốn Cong (Bend Radius) & Lắp Đặt
Ống bện (Braided): Rất mềm dẻo. Nếu hệ thống của bạn chật hẹp, cần luồn lách qua nhiều góc cua gắt, ống bện là lựa chọn số 1.
Ống xoắn (Spiral): Cứng và khó uốn hơn. Tuy nhiên, công nghệ hiện đại của Parker (như dòng GlobalCore) đã cải thiện đáng kể độ dẻo của ống xoắn, giúp nó đạt bán kính uốn cong chỉ bằng 1/2 tiêu chuẩn ISO 18752, giải quyết bài toán không gian cho các kỹ sư thiết kế.
Yếu tố 3: Áp Suất Làm Việc (Working Pressure)
Đây là quy tắc ngón tay cái:
Dưới 3000 PSI (210 Bar) và đường kính ống nhỏ: Ưu tiên Ống thủy lực bện (tiết kiệm chi phí, dễ lắp đặt).
Trên 3000 PSI đến 6000 PSI (420 Bar) và đường kính lớn: Bắt buộc phải dùng Ống thủy lực xoắn.

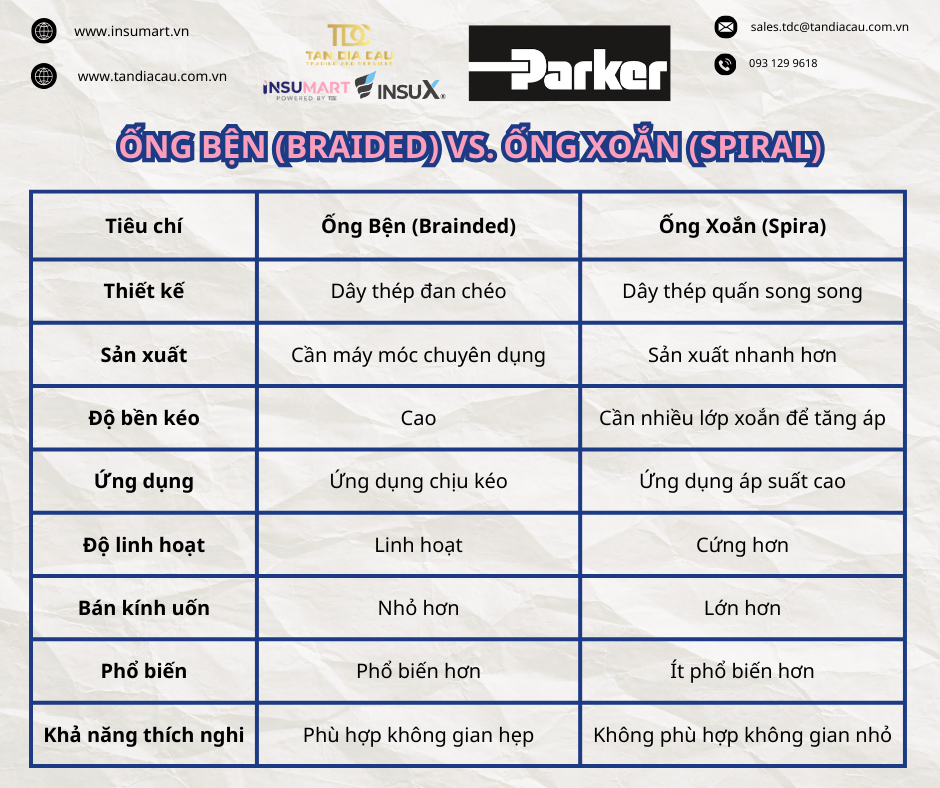

Tóm tắt bản so sánh nhanh
5. INSUMART – Nhà Phân Phối Parker Chính Hãng: Tại Sao Chọn Chúng Tôi?
Giữa một thị trường tràn lan ống thủy lực trôi nổi, không rõ nguồn gốc, INSUMART định vị mình là đối tác kỹ thuật tin cậy của các nhà máy và tập đoàn lớn.
Chúng tôi mang lại giá trị gì khác biệt?
- Công nghệ bấm ống chuẩn Parker:
Một chiếc ống tốt cần một đầu nối (fitting) tốt và quy trình bấm ống chuẩn. Chúng tôi sử dụng máy bấm ống và thông số kỹ thuật (Crimping spec) chính hãng từ Parker. Một sai số nhỏ trong đường kính bấm cũng có thể làm tuột đầu ống khi áp suất lên cao. Tại INSUMART, điều đó không bao giờ xảy ra. - Tư vấn giải pháp thay vì bán hàng:
Kỹ sư của chúng tôi sẽ khảo sát hệ thống của bạn: Áp suất bao nhiêu? Nhiệt độ thế nào? Có xung áp không? Từ đó mới đề xuất dùng Braided hay Spiral. Chúng tôi giúp bạn "Right-sizing" (Chọn đúng kích cỡ và chủng loại), tránh lãng phí do chọn loại quá cao cấp không cần thiết, hoặc rủi ro do chọn loại không đạt chuẩn. - Kho hàng sẵn có:
Là Nhà phân phối Parker chính hãng, chúng tôi luôn có sẵn các dòng ống GlobalCore, đầu nối và Xi lanh thủy lực Parker để đáp ứng tiến độ gấp gáp của các dự án bảo trì (Shutdown).
6. Kết Luận: Sự Lựa Chọn Của Sự Chuyên Nghiệp
Sự khác biệt giữa Ống thủy lực bện và Ống thủy lực xoắn không chỉ là cấu trúc thép bên trong. Đó là sự khác biệt giữa một hệ thống vận hành ổn định, bền bỉ và một hệ thống luôn chực chờ sự cố.
Đừng để những kiến thức mơ hồ làm ảnh hưởng đến hiệu suất nhà máy của bạn. Hãy để các chuyên gia của chúng tôi giúp bạn chuẩn hóa hệ thống ngay từ hôm nay.
Bạn đang cần tư vấn chuyển đổi từ ống bện sang ống xoắn để tăng tuổi thọ? Hay cần tìm giải pháp ống mềm cho hệ thống thủy lực tàu biển?
