Trong hệ thống vận hành của bất kỳ nhà máy công nghiệp nào, từ dàn khoan dầu khí ngoài khơi, nhà máy thép, cho đến dây chuyền sản xuất thực phẩm, các chất lưu (dầu thủy lực, khí nén, hóa chất, hơi bão hòa) cần được luân chuyển liên tục với áp suất và nhiệt độ cực cao. Để đảm đương nhiệm vụ đó, hệ thống ống công nghiệp được ví như huyết mạch của toàn bộ cỗ máy.

Bài viết này sẽ đưa bạn đi sâu vào thế giới của động lực học lưu chất, giải mã coupling là gì, cấu tạo của hose fitting, và tại sao việc tuân thủ các tiêu chuẩn coupling lại là lằn ranh sinh tử bảo vệ tài sản doanh nghiệp.

1. Rò Rỉ Trong Khớp Nối Công Nghiệp Sẽ Gây Ra Thiệt Hại Nặng Nề

Rất nhiều nhà máy tại Việt Nam đang vận hành theo tư duy: "Lắp vừa ren, siết chặt không rỉ nước là được". Tư duy chắp vá này dẫn đến việc mua sắm vật tư trôi nổi, không rõ nguồn gốc.

Dưới tác động của xung áp (Impulse pressure) lặp đi lặp lại hàng vạn lần, sự rung động của máy móc và sự giãn nở nhiệt, một chiếc khớp nối không đồng bộ sẽ dần bị nới lỏng hoặc biến dạng vi mô.

1. Thiệt hại năng lượng: Một rò rỉ khí nén nhỏ bằng đầu kim có thể làm tiêu hao hàng ngàn kW điện mỗi năm của máy nén khí.
2. Thiệt hại thiết bị: Dầu thủy lực rò rỉ làm giảm áp suất hệ thống, khiến bơm phải hoạt động quá tải và nhanh chóng bị phá hủy.
3. Tai nạn lao động: Một đường ống hơi nóng 200°C bị bung khớp nối sẽ trở thành một "quả bom" gây bỏng nhân mạng nghiêm trọng.

Sự tiết kiệm vài chục ngàn đồng cho một chiếc khớp nối dỏm luôn phải trả giá bằng những hóa đơn khắc phục sự cố lên tới hàng chục, thậm chí hàng trăm triệu đồng.

2. Hose & Coupling Là Gì Trong Kỷ Nguyên Tự Động Hóa?

Để giải quyết tận gốc rò rỉ, chúng ta cần định nghĩa lại các thành phần.

Hose (Ống mềm công nghiệp) - "Mạch máu" của hệ thống

Hose không phải là những ống cao su tưới cây thông thường. Trong công nghiệp, nó là một cấu trúc phức tạp gồm 3 phần:

1. Lớp trong cùng (Tube): Tiếp xúc trực tiếp và kháng lại tính ăn mòn của lưu chất (dầu, hóa chất).
2. Lớp gia cố (Reinforcement): Thường là các lớp sợi thép bện (Braided) hoặc quấn xoắn (Spiral) để chịu áp suất lên tới hàng trăm Bar.
3. Lớp vỏ ngoài (Cover): Chống mài mòn, chịu thời tiết và tia UV.

Coupling / Hose Fitting (Khớp nối) - "Chốt chặn" sinh tử

Vậy coupling là gì? Coupling (hoặc hose fitting) là những phụ kiện bằng kim loại (thép carbon, thép không gỉ, đồng thau) được ép chặt (bóp méo) vào hai đầu của ống mềm, hoặc dùng để kết nối ống mềm với các máy móc, van, bơm hoặc các đường ống cứng khác.
Nhiệm vụ của chúng là: Niêm phong tuyệt đối (Sealing) và Cố định cơ học (Holding).

3. Cấu Tạo Và Nguyên Lý Làm Kín Của Khớp Nối Công Nghiệp

Một bộ hose fitting hoàn chỉnh không chỉ có "răng ren". Để chất lưu không thể thoát ra ở áp suất 6000 PSI, chúng hoạt động dựa trên các nguyên lý cơ khí tinh xảo:

1. Làm kín bằng góc côn (Metal-to-Metal Seal): Đây là nguyên lý phổ biến nhất. Khớp nối đực và cái được gia công với các góc vát (ví dụ 37°, 60° hoặc 24°). Khi siết lực đai ốc, hai bề mặt kim loại côn sẽ ép chặt vào nhau, tạo ra một rào cản vật lý ngăn lưu chất thoát ra.
2. Làm kín bằng gioăng đàn hồi (O-Ring Seal): Điển hình như các chuẩn ORFS (O-Ring Face Seal) hoặc mặt bích (Flange). Một vòng đệm cao su hoặc Viton sẽ bị ép dẹp giữa hai mặt phẳng, điền đầy mọi khe hở vi mô. Công nghệ này có khả năng chịu rung động cực tốt, chống tháo lỏng tuyệt vời.
3. Khớp nối nhanh (Quick Disconnect Coupling): Cho phép tháo lắp đường ống chỉ bằng một thao tác đẩy/kéo mà không cần cờ lê, bên trong có tích hợp van tự động đóng lại để chất lưu không bị trào ra ngoài khi tháo.

4. Ma Trận Tiêu Chuẩn Coupling: Ranh Giới Giữa Sự An Toàn Và Sự Phá Hủy

Lỗi lớn nhất của các kỹ sư bảo trì là cố gắng ghép nối các tiêu chuẩn khác nhau. Trên thế giới hiện có 4 hệ tiêu chuẩn coupling chính, và chúng HOÀN TOÀN KHÔNG TƯƠNG THÍCH với nhau:

1. Tiêu chuẩn SAE/JIC (Mỹ): Sử dụng hệ đo lường Inch, nổi tiếng với góc côn 37°. Phổ biến trong ngành thiết bị nặng, dầu khí.
2. Tiêu chuẩn DIN (Đức/Châu Âu): Sử dụng hệ Mét, nổi tiếng với đầu nối dạng hạt bắp (Bite-type) góc 24°. Cực kỳ phổ biến trong các dây chuyền sản xuất tự động, máy CNC, nhựa.
3. Tiêu chuẩn BSP (Anh): Góc côn 60°, rất phổ biến trong các hệ thống khí nén và thủy lực thông dụng tại Việt Nam.
4. Tiêu chuẩn JIS (Nhật Bản): Góc côn 30°, thiết kế riêng cho các dòng máy xúc, máy ủi, thiết bị công nghiệp xuất xứ từ Nhật (Komatsu, Kobelco).

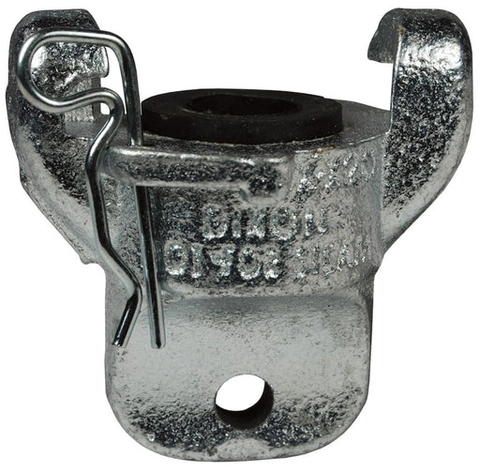

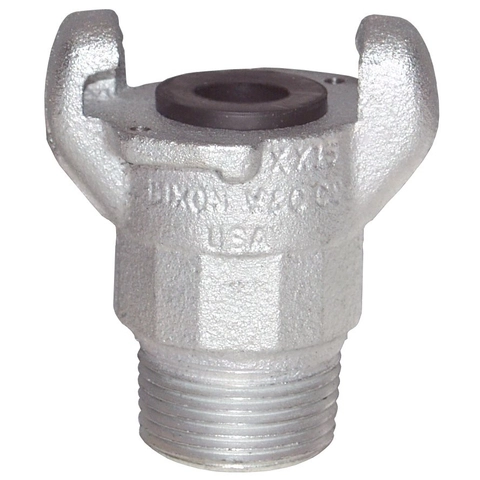

Các loại coupling Dixon có mặt tại INSUMART: https://insumart.vn/dixon-valve-coupling

Tại sao không thể lắp lẫn các tiêu chuẩn?

Ngay cả khi đường kính ngoài của ren (ví dụ 1/2 inch) giống nhau, nhưng bước ren (số vòng ren trên 1 inch) và góc vát côn (Seat angle) khác nhau. Nếu bạn cố tình dùng mỏ lết siết chặt một đầu JIS 30° vào một cổng BSP 60°, bề mặt kim loại sẽ bị cày xước, ren bị biến dạng (tuôn ren). Hệ thống có thể không rò rỉ ngay lúc thử áp, nhưng khi máy hoạt động với xung áp mạnh, khớp nối sẽ nổ tung.

5. Phương Pháp "STAMPED": Cách Thiết Kế Một Hệ Thống Ống Công Nghiệp Hoàn Hảo

Để không bao giờ chọn sai, các kỹ sư chuyên nghiệp trên toàn thế giới áp dụng nguyên tắc STAMPED khi mua sắm cụm ống và khớp nối:

S (Size): Kích thước đường kính trong (ID), đường kính ngoài (OD) và chiều dài phải chuẩn xác.

T (Temperature): Nhiệt độ của môi trường bên ngoài và nhiệt độ của lưu chất bên trong.

A (Application): Ống dùng cho việc gì? (Độ uốn cong, rung động, hút hay xả?).

M (Material): Hóa chất chảy bên trong ống là gì để chọn vật liệu ống và khớp nối (Inox hay Thép mạ kẽm) không bị ăn mòn.

P (Pressure): Áp suất làm việc liên tục lớn nhất và xung áp (Spike pressure).

E (Ends): Đầu nối là chuẩn gì? (DIN, SAE, JIC...). Đây chính là việc chọn khớp nối công nghiệp tương thích.

D (Delivery): Yêu cầu về đóng gói, kiểm định, làm sạch, cấp chứng chỉ CO/CQ.

6. INSUMART – Đối Tác Chiến Lược Định Chuẩn Hệ Thống Truyền Dẫn Lưu Chất Tại Việt Nam

Sự toàn vẹn của một hệ thống ống công nghiệp không phải là trò chơi lắp ghép ngẫu nhiên. Nó đòi hỏi sự am hiểu sâu sắc về kỹ thuật vật liệu, động lực học và việc tuân thủ các tiêu chuẩn quốc tế một cách khắc nghiệt nhất.

Khi doanh nghiệp của bạn liên tục gặp sự cố rò rỉ, hoặc khi chuẩn bị đầu tư một dây chuyền mới, bạn không cần một cửa hàng bán vật tư giá rẻ. Bạn cần một "Chuyên gia giải pháp".

Với vị thế là đơn vị phân phối chính thức của các thương hiệu ống và khớp nối công nghiệp hàng đầu thế giới tại Việt Nam, INSUMART mang đến giá trị khác biệt:

1. Cung cấp bộ kết nối đồng bộ (Hose Assembly): INSUMART sử dụng máy bóp ống thủy lực công nghệ cao, tuân thủ đúng bảng thông số bấm ống (Crimping spec) của hãng. Chúng tôi cung cấp một cụm ống hoàn chỉnh, đã được test áp lực (Pressure test) thay vì bán rời linh kiện.
2. Hàng chính hãng, Truy xuất nguồn gốc: Mọi khớp nối, ống dẫn đều có đầy đủ chứng nhận CO/CQ, bảng MSDS, đảm bảo đáp ứng các kỳ đánh giá (Audit) khắt khe nhất từ các đối tác FDI.

Đừng để lợi nhuận của doanh nghiệp "chảy" theo những khớp nối không đạt chuẩn.
